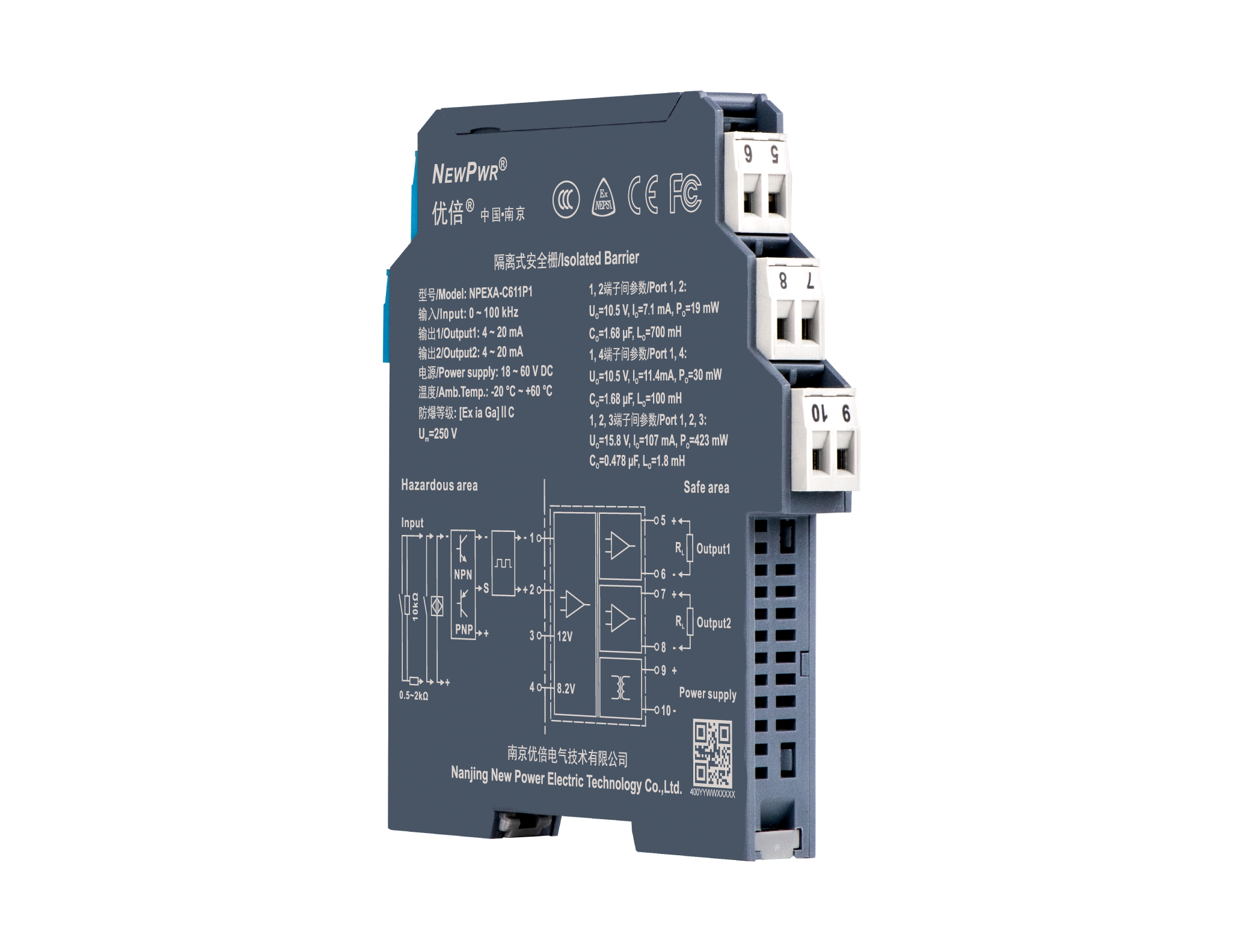

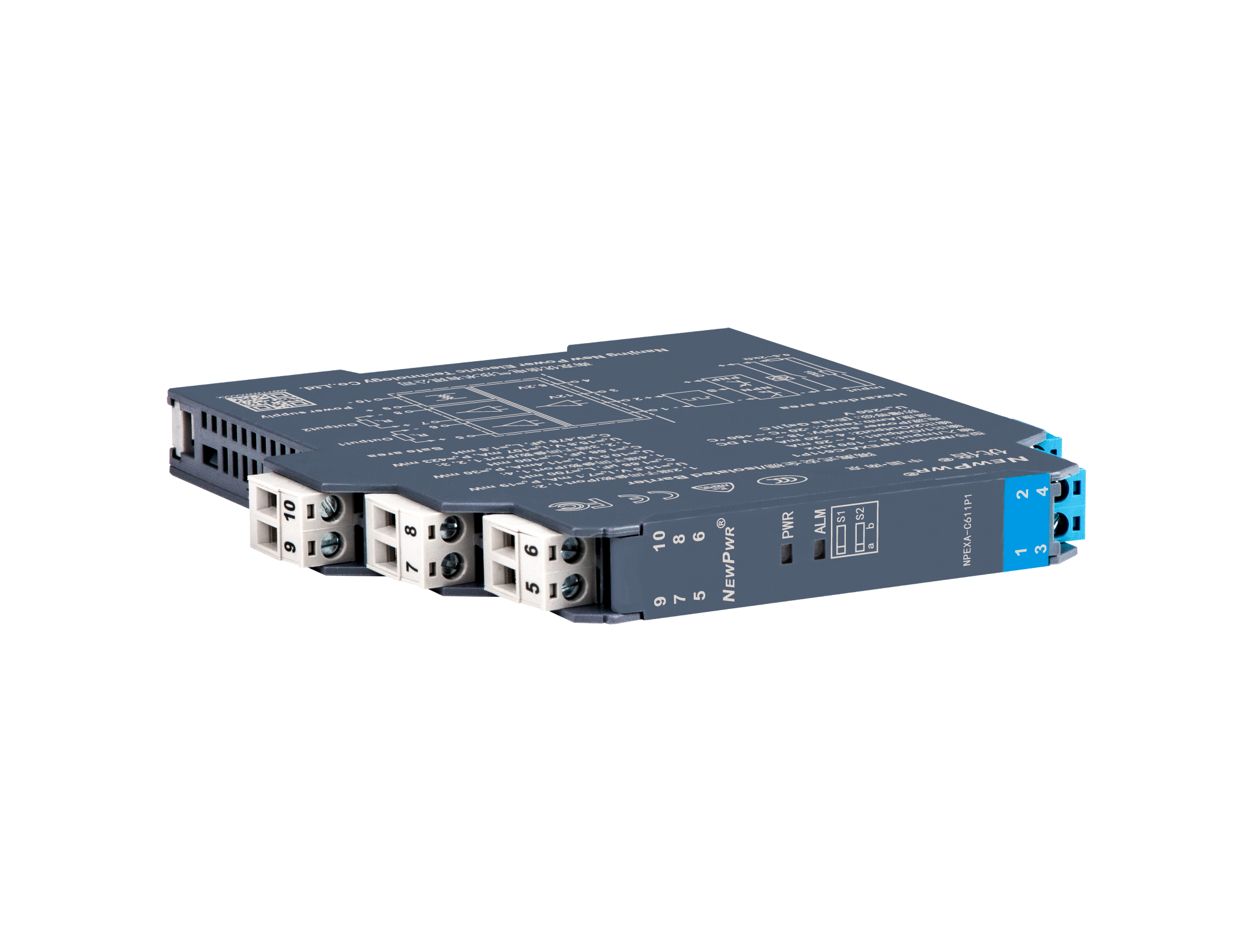

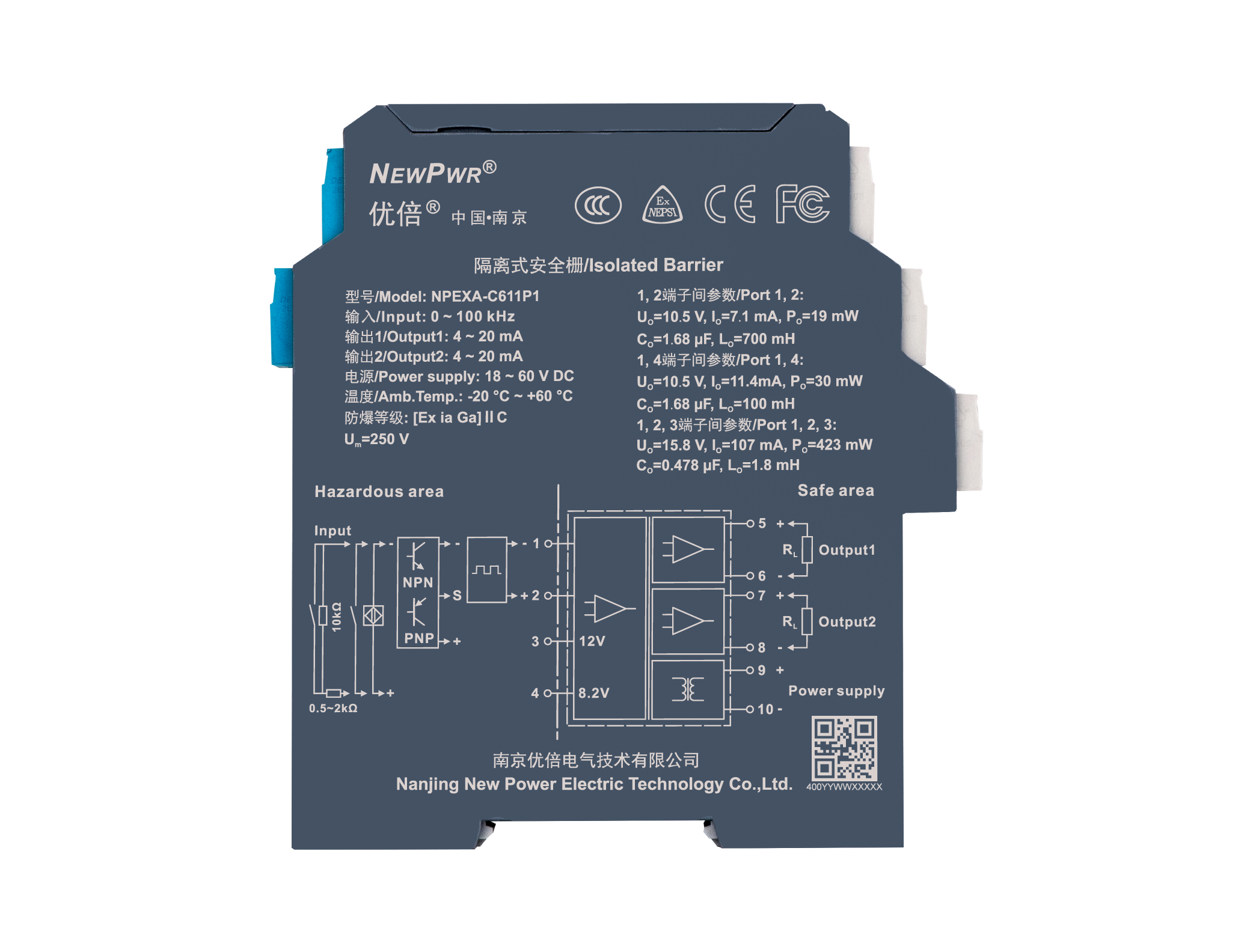

NPEXA-C611P1
【核心技術】
【安裝與拆卸】
安裝 拆卸
| 供電電源 | 18 ~ 60 V DC |
| 輸入信號 | 頻率信號輸入，最小觸發電平：1Vp-p，最大輸入電平：30Vp-p，頻率范圍：0 ~ 100 kHz， 脈沖寬度：≥ 5 μs；三線制PNP或NPN輸入，傳感器配電：12 V，電流：≤ 20 mA，頻率范圍：0 ~ 100 kHz；干接點或NAMUR開關輸入，配電電壓：約8.2 V，短路電流：約8 mA，頻率范圍：0 ~ 10 kHz |
| 配電電壓 | 12 V DC，20 mA時輸出電壓≥ 9 V |
| 輸出信號 | 4 ~ 20 mA |
| 允許負載 | RL ≤ 550 Ω |
| 轉換精度 | 信號類型 | 測量范圍 | 量程范圍/轉換精度 |
| 傳輸精度 | 0.1 %F.S. | ||
| 溫度漂移 | 30 ppm/℃ |
| 響應時間 | ≤ 500 ms |
| 工作功耗 | 2 W |
| 電磁兼容 | IEC 61326-3-1 |
| 介電強度 | ≥ 3000 V AC (本安側與非本安側)；≥ 1500 V AC (電源與非本安側) |
| 絕緣電阻 | ≥ 100 MΩ (輸入/輸出/電源) |
| 工作溫度 | -20 ℃ ~ +60 ℃ |
| 儲存溫度 | -40 ℃ ~ +80 ℃ |
| 應用場所 | 安裝于安全區，可連接0區、1區、2區；ⅡA、ⅡB、ⅡC、ⅢC；T4 ~ T6危險區的本安設備 |
| 故障狀態 | 輸入斷線，LED閃爍；輸入超量程，LED長亮。輸入斷線或超量程時，輸出電流0 ~ 22 mA范圍可設置（默認跟隨輸入） |
| 連接方式 | 螺釘連接 |
| 規格尺寸 | 寬12.8 mm×高110 mm×深117 mm |
| 安裝方式 | DIN35 mm導軌安裝 |
| 產品認證 | NEPSI, CE, FCC, CCC |
| 防爆等級 | [Ex ia Ga] ⅡC、[Ex ia Da] ⅢC |
| 最高電壓（Um） | 250 V |
| Uo | 10.5 V (1、2/4端子間)；15.8 V (1、3端子間) |
| Io | 11.4 mA (1、2/4端子間)；107 mA (1、3端子間) |
| Po | 30 mW (1、2/4端子間)；423 mW (1、3端子間) |
| Co (ⅡC) | 2.3 μF (1、2/4端子間)；0.478 μF (1、3端子間) |
| Lo (ⅡC) | 100 mH (1、2/4端子間)；1.8 mH (1、3端子間) |
